| 品牌：JETHLEY/吉事励 | 是否进口：否 | 产地：苏州 |
| 型号：BPDC1000系列 | 类型：AC/DC电源 | 输入电压：380VV |
| 输出功率：500kWW | 晶体管连接方式：全桥式 | 输出电压：50V~1500VV |
| 工作效率：***% | 输出纹波噪音：0.1%FS | 输出电压精度：0.1%% |
| 电压调整率：0.1%% | 负载调整率：0.3%% | 产品认证：CE |
| 输出电流：1000AA | 工作频率：47Hz~63HzHZ | 工作温度：0℃~45℃℃ |
| 外形尺寸：3600mm*2000mm*12000mm | 物料编号：BPDC1500 | 最小包装数：1 |
| 规格：5kW~500kW | 系列：BPDC1000系列 | 电源相数：三相四线 |
| 输入电压范围：323V~437V | 回路数：1 | 扩展功能：负载功能、电池充放电功能、光伏I-V模拟功能 |
| 工作环境温度：0°~40° | 安装方式：立式 | 防护等级：IP30 |
| 重量：4000kg | 备注说明：RS485/CAN/以太网口 | 额定功率：500kW |
| 复位方式：软件复位 | 调节电压：0-500VDC | 冷却风扇类型：轴流风扇 |
| 产品特性：直流电源 |
产品描述

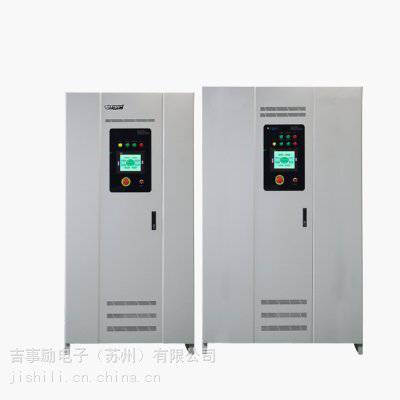

BPDC1000 系列多功能双向直流电源是采用三相 PFC 回馈式设计,纯数字化 PWM 整流技术,AC-DC 双向变换采用 四象限 SVPWM 技术，能量双向流动，功率因素高达 0.99 以上，***能量回馈,馈网电流污染小，输入功率因数高: >0.99,额定工作时谐波<3%,功率因数高，对电网污染小，满足*** gb/t14549-93 电能质量公用电网谐波的要 求;输出精度高，动态响应速度快，能量 ***回馈电网;***适用于新能源汽车电机、电控测试、动力电池组充 放电测试、以及其他电力电子测试等领域产品的前期研发、后期型式试验、可靠性测试，以及生产线产品出厂测 试;满足 gb/t18488.1-2015、gb/t18488.2-2015、gb/t29307-2012 中测试项目对电源的使用要求.
◇电池模拟功能具备模拟多种电池的充放电的特性，用户可选择模拟不同电池的类型、串联节数、并联节数及 SOC指 标，从而***模拟电池的输出特性，包括了电池放电过程中电池内阻特性变化的过程;
◇可编程直流电源功能具备恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源 输出的***、低纹波、电压电流动态响应速度快;
◇直流电子负载功能具备具有恒阻、恒压、恒流、恒功率等功能; 注：可订制输出多通道，通道之间可并机使用。
产品特点
◇三相 P.F.C 回馈设计, 系统采用 AC-DC、DC-DC 双向变换两级架构,能***平稳母线电压在突加时的波动，从 而提高整机输出的动态响应时间,电气完全隔离;
◇AC-DC 双向变换采用四象限 SVPWM 技术，能量双向流动，功率因素高达 0.99 以上，并网谐波污染小 ***能量 回馈,馈网电流污染小，输入功率因数高:>0.99,额定工作时谐波<3%;
◇智能监控功能,友好的人机界面,可通过 CAN 总线或 PC 远程控制;
◇具有恒压、恒流、恒功率功能,且电压电流可以 0-***量程调节,电源/负载可双模式运行;传统电源输出电压 值和额定值相同，我司电源输出电压值远超出额定值，电源在高于额定电压时恒功率输出，限度提 高了电源的输出能力。
◇具有本机操作、远程操作功能，配有远程控制软件及外部通讯功能，通讯接口：RS485/CAN/LAN ; ◇ 具有电压补偿功能，自动补偿线损，提高负载端的电能质量，提升电源的带载能力; ◇动力接入和输出接口，具有电气安全防护功能.
产品应用
产品原理
产品规格
| BPDC1000D系列双向直流电源 | |||||||||
| 型号Mode | BPDC1005D | BPDC1010 | BPDC1020 | BPDC1030 | BPDC1060 | BPDC1100D | BPDC1200D | BPDC1300D | BPDC1500D |
| 容量 Power | 5 KW | 10 KW | 20 KW | 30 KW | 60 KW | 100 KW | 200 KW | 300 KW | 500 KW |
| 制作方式 Working | 开关 Switch PWM | ||||||||
| 运行模式 | 电源模式：恒压、恒流、恒功率；负载模式：恒功率、恒流、恒阻 | ||||||||
| 交流特性 | 相数 Phase | 1φ2W+PE 单相两线 + 地线 | 3φ4W+PE 三相四线 + 地线 | ||||||
| 电压 Voltage | 220V±10% | 380V±15% | |||||||
| 频率 Frequency | 47 Hz – 63 Hz | ||||||||
| 功率因素 PFC | ≥0.99 (额定功率） | ||||||||
| 电流谐波 THDI | ＜3%（ 额定功率）;***回馈电网， ***， 对电网*** | ||||||||
| 直流特性 | 电压范围 | 10-100V | 10-800V(电压50-1500VDC、通道数等可订制， 通道可并机使用） | ||||||
| 额定电压 | 50V | 50V | 300V | 300V | 300V | 300V | 300V | 300V | 300V |
| 额定电流 | ±100A | ±200A | ±67A | ±100A | ±200A | ±334A | ±668A | ±1000A | ±1667A |
| 峰值电流 | ±120A | 土240A | ±80A | ±120A | ±240A | ±400A | ±800A | ±1200A | ±2000A |
| 固定动率 | 5KW | 10KW | 20KW | 30KW | 60KW | 100KW | 200KW | 300KW | 500KW |
| 峰值动率 | 6KW | 12KW | 24KW | 36KW | 72KW | 120KW | 240KW | 360KW | 600KW |
| 峰值时间 | 持续60S | ||||||||
| 响应时间 | ≤5ms(10%-90%突加载） | ||||||||
| 切换时间 | ≤±0. 5%FS (FS Resistor Load) | ||||||||
| 电压纹波（rms） | ≤0. 2%F. S | ||||||||
| 电流纹波 | ≤0. 1%F. S | ||||||||
| 电压精度 | ≤0. 1%F. S | ||||||||
| 电流精度 | ≤0. 1%F. S | ||||||||
| 功率精度 | ≤0. 1%F. S | ||||||||
| 负载特性 | 恒功率精度 | ≤0. 3%F. S | |||||||
| 恒流精度 | ≤0. 2%F. S | ||||||||
| 恒阻精度 | ≤0. 2%F. S | ||||||||
| 电池模拟 | 功能 | 模拟多种电池的充放电的特性，用户可选择模拟不同电池的类型、串联节数、并联节数及SOC指 标，从而***模拟电池的输出特性，包括了电池放电过程中电池内阻特性变化的过程； | |||||||
| 充电桩测试 | 功能 | BMS模拟功能，充电桩互操作、协议一致性、故障模拟等 | |||||||
| 回馈特性 | 交流电压＼频率 | 45Hz-55Hz | |||||||
| 电流谐波失真度 | ≤3% | ||||||||
| 功率因素 | ≥0. 99 | ||||||||
| 回馈功率 | 支持满量程功率回馈 | ||||||||
| 切换时间 | ≤10ms (+90%"-90%) | ||||||||
| 整机效率 | ≥93% | ||||||||
| 显示 | 7寸液品触摸显示屏 | ||||||||
| 通讯接口 | RS485标配／以太网口（选配）／CAN(选配） | ||||||||
| 绝缘电阻 | 输入对机壳20MQ 500VDC，输出对机壳20MQ 500VDC | ||||||||
| 耐压特性 | 输入对机壳1500VAC 1分钟，输入对输出 1500VAC 1分钟 | ||||||||
| 噪音（1m) | ＜70dB | ||||||||
| 保护Protection | 过压Over voltage 过流Over Current 过温Over Temp 过载Over Load 短路Short Circuit | ||||||||
| 冷却方式 Cooling | 风扇强制冷却 | ||||||||
| 重量( Kg) | 3050 | 200 | 400 | 800 | 1200 | 1800 | 2500 | 3000 | |
| 体积 W×H×D( mm) | 482x265x600 | 482x399x600 | 550x1250x700 | 800x1880x1050 | 1000x1880x1050 | 1000x1880x1200 | 1200x2000x1400 | 1400x2000x1600 | 1600x2000x1800 |
| 运行环境Environment | －10~45℃(室外－20℃、50℃需定制） 10-90%RH |
