| 产品特性：精度高 | 是否进口：否 | 产地：苏州 |
| 加工定制：是 | 类型：回馈式电子负载 | 品牌：JETHLEY/吉事励 |
| 型号：AFEL1000 | 测量范围：0-520V&Omega,Ω | 准确度等级：0.1% |
| 外形尺寸：482X356X600mmmm | 适用范围：交流电源设备老化 | 规格：5KVA |

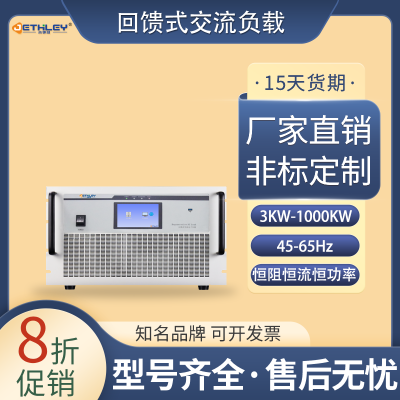

产品概述
AFEl1000系列回馈式交流负载采用单/三相PFC回馈式设计,纯数字化PWM整流技术,功率因数高，对电网污染小，输出精度高，动态响应速度快，能量***回馈电网，省电节能；广泛应用于工厂、科研机构，实验室、高校等机构作为发电机组、变频器、UPS/EPS、交流电源、AC转换器等交流系统产品的老化、测试、性能检测；DC-AC、AC-AC电源转换器测试。（备注：双向交流电源、直流电源、谐波编辑等功能需选配）
产品特点
?单/三相P.F.C回馈设计,电气完全隔离;
?能量回馈,馈网电流污染小，输入功率因数高:＞0.99,额定工作时谐波＜3%;
?智能监控功能,友好的人机界面,具有本地和远程控制两种方式，
?配上位机控制软件；可测量多种数据，可以将测量数据上传到PC机上并实现对检测过程数据的过程记录存储功能；
?负载模式：具有恒阻、恒流、恒功率等功能；
?三相独立可调，可模拟单相、二相、三相负载及非线性负载；
?具有2-50次谐波叠加编辑功能（选配）；
?功率因素-1~1（超前、滞后）范围内可设定；
?可模拟阻性、感性、容性及非线性负载等多种负载特性；
?高精准度电压、电流、电阻、无功、功率、功率因素设定与测量；
?具有宽范围电压和频率输入功能；
?效率≥90%（满载）；
?完整的保护功能：具有缺相、过压、过流、过温、过载、短路、反接等多种保护；
?报表数据分析功能；
?直流电源和交流电源功能需选配。
控制界面
产品原理
2.1技术参数
| AFEL1000系列回馈式交流电子负载 | |||||||||||
| 型号Mode | AFEL1005 | AFEL1010 | AFEL1020S | AFEL1030S | AFEL1060S | AFEL1100S | AFEL1200S | AFEL1300S | AFEL1500S | ||
| 容量Power | 5KW | 10 KW | 20KW | 30KW | 60KW | 100KW | 200KW | 300KW | 500KW | ||
| 制作方式Working | SPWM脉宽调制方式 | ||||||||||
| 运行模式Patterns | 恒流、恒阻、恒功率 | ||||||||||
交流侧 | 相数 | 1φ2W+PE 单相两线+地线 | 3φ4W+PE 三相四线+地线 | ||||||||
| 电压 | 50V-300VAC@***功率 | A相：50V-300VAC/B相：50V-300VAC/C相：50V-300VAC@***功率 | |||||||||
| 电流 | 0-23A | 0-46A | 0-30A | 0-46A | 0-92A | 0-152A | 0-304A | 0-456A | 0-758A | ||
| 频率 | 10Hz - 200 Hz（5Hz - 500 Hz选购） | ||||||||||
| 峰值因素CF | 1. 4-5. 0 | ||||||||||
| 功率因素PFC | -1~1可调（超前、滞后） | ||||||||||
| 响应时间 | ≤5ms | ||||||||||
| 功能 | 运行模式 | 负载模式*电源模式*直流模式（备注：电源模式和直流模式需选配） | |||||||||
| 负载模式 | 定电流CC | 范围 | 0-额定电流 | ||||||||
| FP设置 | -1 ~ 1可调（超前、滞后） | ||||||||||
| 分辨率 | 0.1A | ||||||||||
| 精度 | ≤0.1%FS | ||||||||||
| 定电阻CR | FP设置 | -1 ~ 1可调（超前、滞后） | |||||||||
| 分辨率 | 0.1Ω | ||||||||||
| 精度 | ≤0.1%FS | ||||||||||
| 定功率CP | 范围 | 0-额定功率 | |||||||||
| FP设置 | -1 ~ 1可调（超前、滞后） | ||||||||||
| 分辨率 | 0.1KW | ||||||||||
| 精度 | ≤0.1%FS | ||||||||||
| 回馈特性 | 相数 | 1Φ2W+PE 单相两线＋地线 | 3Φ4W+PE 三相四线＋地线 | ||||||||
| 电压 | 220VAC±10% | 380VAC±10% | |||||||||
| 频率 | 47Hz-63Hz | ||||||||||
| 波形失真 | THD≤3%(额定功率） | ||||||||||
| 回馈功率 | ***满量程功率回馈 | ||||||||||
| 谐波功能（选配） | 次数 | 2-50次 | |||||||||
| 精度 | 10% | ||||||||||
| 组数 | 3组 | ||||||||||
| 整机效率Efficiency | ≥93% | ||||||||||
| 显示Show | 10寸液品触摸显示屏 | ||||||||||
| 通讯接口Interface | RS485标配／以太网口（选配）／CAN(选配） | ||||||||||
| 电气隔离Quarantined | 工频变压器隔离 | ||||||||||
| 绝缘电阻Insulation | 输入对机壳20MΩ 500VDC,输出对机壳20MΩ 500VDC | ||||||||||
| 耐压特性Voltage withstand | 输入对机壳1500VAC 1分钟，输入对输出 1500VAC 1分钟 | ||||||||||
| 噪音Noise(1m) | ＜70dB | ||||||||||
| 保护Protection | 过欠压、过欠频、过流、过温、过载、短路、缺相、相序等 | ||||||||||
| 冷却方式Cooling | 风扇强制冷却 | ||||||||||
| 重量（KG)40 | 60 | 75 | 300 | 350 | 600 | 800 | 1500 | 2000 | 3000 | ||
| 体积W* H* D | 550x980x700 | 800x1680x850 | 1000x2000x850 | 1000x2000x1050 | 1500x2000x1250 | 2400x2000x850 | 3000x2000x1050 | ||||
| 运行环境Environment | -10 ~ 45℃(室外-20℃ - 50℃需定制) 10-90%RH | ||||||||||
